Sistem de testare a analizorului de armonici și flicker

Cod produs: LSHF61000-3-2/3

Specificații

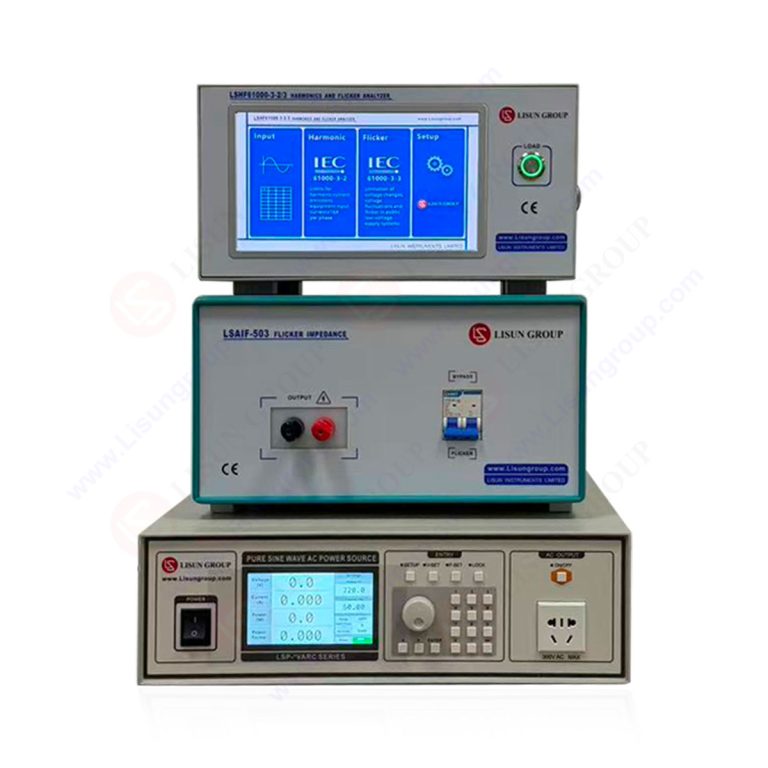

LISUN Sistemul de testare cu analizor de armonici și flicker include trei instrumente de testare profesionale: Analizorul de armonici și flicker LSHF61000-3-2/3, Rețeaua de impedanță a flickerului LSAIF-503 și Sursa de alimentare CA cu distorsiune redusă LSP-1KVAC-HF. Este un sistem de testare EMC monofazat complet, de înaltă precizie, de grad de certificare, care respectă pe deplin standardele IEC 61000-3-2 (GB 17625.1) „Limite pentru emisiile de curent armonic” și IEC 61000-3-3 (GB 17625.2) „Limitarea fluctuațiilor de tensiune și a flickerului”.

Sistemul utilizează un convertor AD de mare viteză pe 16 biți pentru a oferi măsurători și analize de înaltă precizie, în timp real, ale parametrilor cheie ai calității energiei pe întreaga gamă de caracteristici de intrare AC. Acesta permite evaluarea completă a armonicelor și evaluarea automată a limitelor pentru echipamentele testate (EUT) din clasa A/B/C/D. Sistemul este aplicat pe scară largă la o varietate de produse electrice și electronice, inclusiv electrocasnice, drivere LED, adaptoare de alimentare, echipamente de iluminat, module de control, încărcătoare EV și alte produse electronice de larg consum.

Setări de testare armonică conform IEC 61000-3-2 și setări de testare flicker conform IEC 61000-3-3

Parametrii de testare:
Parametrii de testare a armonicilor (IEC 61000-3-2): Urms, Irms, P, PF, Frecv., DF, THDI, THDU, Ipeak, CFI, CFU, I_fund, THC, POHC, Iphs, Iphp, Iphe, Iphpk+, Iphpk−, I60_90pMin, I60_90nMax și 0–50 de armonice individuale (armonică %, curent mA, curent mA/W). Evaluează automat limitele armonice, limitele POHC, limitele THD, criteriile de fază pentru echipamentele IEC Clasa A/B/C/D și generează rezultate Pass/Fail.

Parametrii testului de pâlpâire (IEC 61000-3-3): dt, dc, dmax, Tmax, Pst, Plt. Acceptă configurarea tensiunii/frecvenței țintă, a perioadei de observație și a numărului perioadei; monitorizează intervalul constant de tensiune, curba de tensiune și tendințele de fluctuație; compară automat cu limitele standard și generează rezultate Pass/Fail pentru dt, dc, dmax, Tmax, Pst și Plt.

Specificații:

Instrumente de testare	Specificații
LSHF61000-3-2/3 Analizor de armonici	Tensiune: monofazată 1.000V~600.00V (CF=1.67). Precizie: ±0.05% din interval ±0.05% din citire
	Curent: 2.0mA~13.300A (CF=3). Precizie: ±0.05% din interval ±0.05% din citire
	Frecvență: 45Hz~65Hz. Precizie: ±0.1% din citire
	Factor de putere: 0.000~+1.000. Precizie: ±0.005
	Analizor de armonice: Clasa 1 conform IEC 61000-3-2
LSHF61000-3-2/3 Analizator de pâlpâire	Aparatul de măsurare a pâlpâirii este conform IEC 61000-3-3
LSHF61000-3-2/3 Analizator de pâlpâire	Precizie: mai bună de 5%
LSAIF-503 Impedanță flicker	linie 0.24 Ω + j0.15 Ω, neutru 0.16 Ω + j0.10 Ω și monofazat 0.4 Ω
LSAIF-503 Impedanță flicker	Conform IEC 61000-3-3, curent maxim 16A
LSP-1KVA-HF Distorsiune scăzută Sursă de alimentare CA	LSP-500VAC-HF: 500VA/0~300V/2.1A@220V; LSP-1KVAC-HF: 1KVA/0~300V/4.2A@220V
	LSP-2KVAC-HF: 2KVA/0~300V/8.4A@220V; LSP-3KVAC-HF: 3KVA/0~300V/12.6A@220V
	LSP-5KVAC-HF: 5KVA/0~300V/21A@220V
